先日の8J17CALL集中運用の際に、SSTVを運用しました。忘れる前に、MMSSTVの設定をメモしておきます。

SSTVの運用では、音声でやりとりしたあとに画像を送信したり、画像送信後に音声でQSOしたりするので、画像を送信する前後はマイクからの音声を変調に乗せ、画像送信中はDATA入力端子からの音声信号を変調に乗せるようにしたい、という点がポイントです。

参考とさせていただいたサイト

MMSSTVの設定（JI3URS）
　http://www.eonet.ne.jp/~ji3urs/mmssop1.html
IC-7300M + MMSSTVでSSTV運用開始（向島ポンポコ日記）
　https://tanukijima.at.webry.info/201708/article_10.html

設定ファイル

最初に、作った設定ファイルを置いておきます（自己責任でどうぞ）。

MMSSTV_7K1BIB.zip

1. 上のzipファイルをダウンロードし、適当な場所（MMSSTVのインストールフォルダ等）にに解凍する。
2. IC-7300を使うときは、MMSSTVのメニューのオプション→MMSSTV設定画面→送信→Radio Commandと進み、下の「Load」ボタンを押して、「IC-7300.rcm」を読み込ませる。PortとBaudレートを適切に設定する。「その他」のタブの「サウンドカード」も適切に変更する。
3. FT-857DMを使うときは、「Load」ボタンを押し、7MHz帯以下（PhoneでLSBを使う周波数帯）のときは「FT-857D_40m and Down.rcm」を、14MHz帯以上（PhoneでUSBを使う周波数帯）のときは「FT-857D_20m and UP.rcm」を読み込ませる。PortとBaudレートを適切に設定する。「その他」のタブの「サウンドカード」も適切に変更する。リグ本体の「DIG」の設定を「USER-L」または「USER-U」に変更することを忘れずに。

以上で、SSTV送信中のみ、MMSSTVからのSSTV信号が変調に乗り、その前後はマイクの音声が変調に乗るようになります。

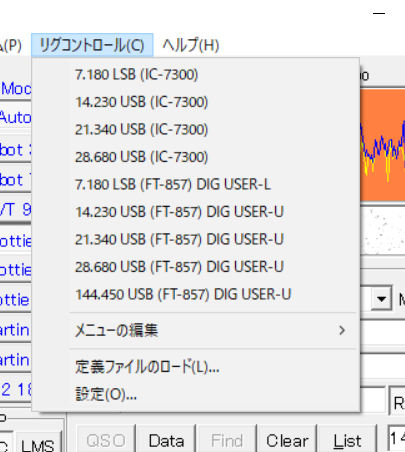

なお、MMSSTVからモードと周波数もコントロールしたい場合は、「Mmsstv.ini」内の [RadioMenu] に「Mmsstv.ini_RadioMenu_Replace.txt」の中身を上書きします。「Mmsstv.ini」内の [RadioMenu] を書き換えることにより、MMSSTVの「リグコントロール」メニューが以下のように変わります。FT-857の「DIG USER-L」等は、「リグ本体のメニューからDIGモードを設定し直す」ことを忘れないように書きました。

以下、設定ファイルの解説です。

IC-7300の設定（解説）

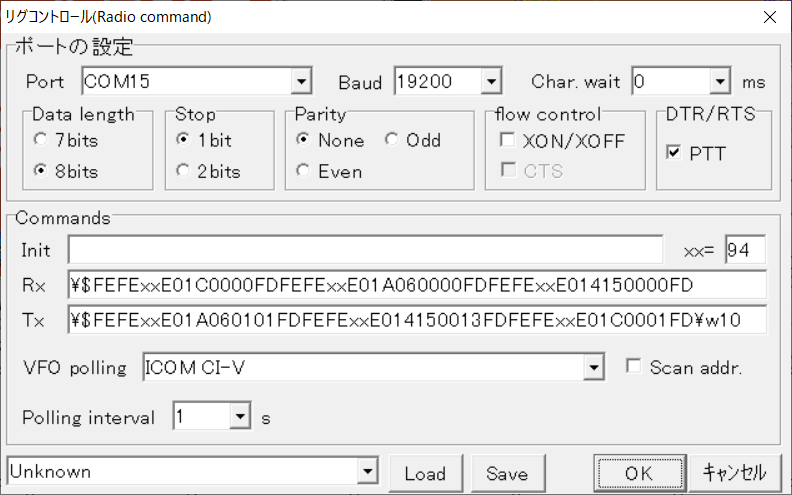

オプション→MMSSTV設定画面→送信→Radio commandは、先人のお知恵を参考に、以下のように設定しました。

画面下の「Save」ボタンを押すと、Commandsの設定を拡張子「.rcm」のファイルに保存することができます。IC-7300の.rcmファイル「IC-7300.rcm」の中身はこのようになりました。

[RADIO]
 CmdInit=
 CmdRx=\$FEFExxE01C0000FDFEFExxE01A060000FDFEFExxE014150000FD
 CmdTx=\$FEFExxE01A060101FDFEFExxE014150013FDFEFExxE01C0001FD\w10
 Cmdxx=94
 PollType=3
 PollInterval=5

（ウェブサイト上で「\」（バックスラッシュ）に見える文字は、ファイル等にコピペすると半角の「￥」になります。）

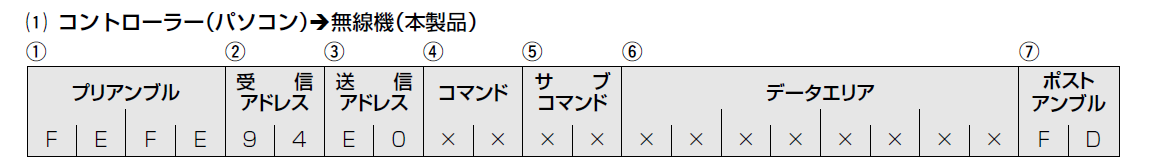

IC-7300の「補足説明書」2ページによれば、CATコマンドのフォーマットは以下のとおり。

「コマンド」「サブコマンド」「データエリア」の意味を、「補足説明書」を見ながら解読します：

RX：
FEFExxE0　1C00　00　FD：　　送受信の切り替え　受信に
FEFExxE0　1A06　0000　FD：　DATAモードOFF、フィルタはデフォルト設定に戻す
FEFExxE0　1415　0000　FD：　モニターゲインの設定　0%

TX：
FEFExxE0　1A06　0101　FD：　DATAモードON、フィルタ1に
FEFExxE0　1415　0013　FD：　モニターゲインの設定　13/256＝約5%（？）
FEFExxE0　1C00　01　FD：　　送受信の切り替え　送信に
（参考サイトと異なり、モードを切り替えてから送信するように順番を変更しました。）

次に、MMSSTVのメニューから周波数やモードを切り替えられるようにします。MMSSTVの「リグコントロール」をクリックすると周波数切り替えのプルダウンメニューが出てきますが、「Mmsstv.ini」ファイルの末尾 [RadioMenu] の記述に対応しています。その部分に以下の記述を追記してみました。「Cap」「Cmd」の後の数字を変更するとメニューに出てくる順番を変更できるようです。最初の行の「Menus=5」を「Menus=メニューの合計数」に増やすことも忘れずに。

Cap1=7.180 LSB (IC-7300)
Cmd1=\$FEFE94E0000000180700FDFEFE94E0010002FD\w10
Cap2=14.230 USB (IC-7300)
Cmd2=\$FEFE94E0000000231400FDFEFE94E0010102FD\w10
Cap3=21.340 USB (IC-7300)
Cmd3=\$FEFE94E0000000342100FDFEFE94E0010102FD\w10
Cap4=28.680 USB (IC-7300)
Cmd4=\$FEFE94E0000000682800FDFEFE94E0010102FD\w10

各コマンドの構成部分を解読：

FEFE94E0　0000　00180700　FD：　周波数を「07.18MHz」に変更
FEFE94E0　0000　00231400　FD：　周波数を「14.23MHz」に変更
FEFE94E0　0000　00342100　FD：　周波数を「21.34MHz」に変更
FEFE94E0　0000　00682800　FD：　周波数を「28.68MHz」に変更
FEFE94E0　0100　02　FD：　運用モードを「LSB」に、フィルタを「FIL2」に変更
FEFE94E0　0101　02　FD：　運用モードを「USB」に、フィルタを「FIL2」に変更

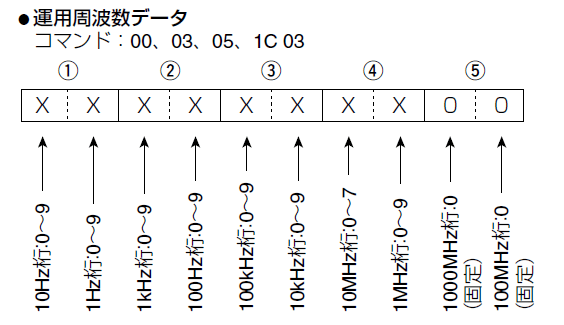

周波数は2桁ごとに、下の桁から逆順に10桁の数列で指定します（ややこしい）。

FT-857DMの設定（解説）

取扱説明書によれば、FT-857DのCATコマンドは以下のとおり。

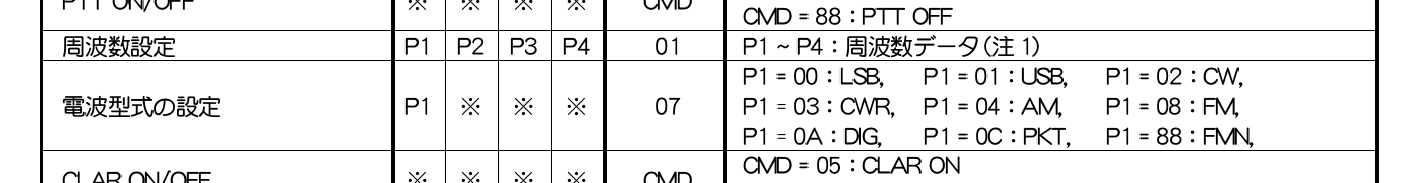

モード設定コマンドの最初の2桁が、LSBは「00」、USBは「01」、DIGは「0A」であることに留意。周波数の指定は素直に桁の順番通りです。

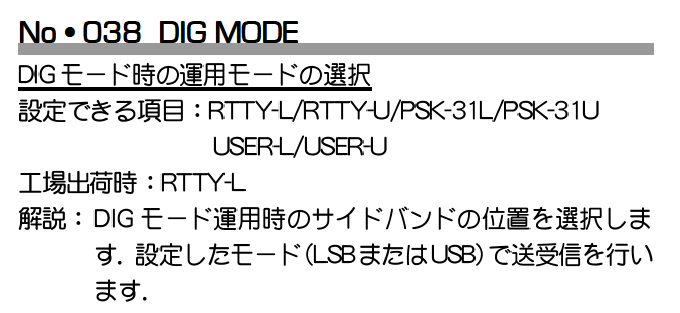

FT-857Dのモード切り替えで「DIG」を選択すると、マイクからの音声入力が切れ、リアパネルの「DATAコネクター」からの入力が変調に乗るのですが、USB側を使うかLSB側を使うかは、リグ本体の設定メニューNo.38で設定します。残念ながらCATではコントロールできないようです。

（余談ですが、FT-857Dの取説には、DIGモード時の「RTTY」「PSK-31」「USER」それぞれ何が違うのかが書いてないのですが、このサイトによれば、フィルタの効き方が違うようです。）

以上を踏まえ、面倒ではありますが、PhoneでLSBを使う7MHz帯以下と、USBを使う14MHz帯以上で、設定を分けることにします（なお、10MHz帯ではSSTVの電波型式「F3F」はJAでは許可されていません。）。

7MHz帯以下の場合（LSB）

14MHz帯以上の場合（USB）

RXの真ん中あたりが、「00」か「01」かの違いです。

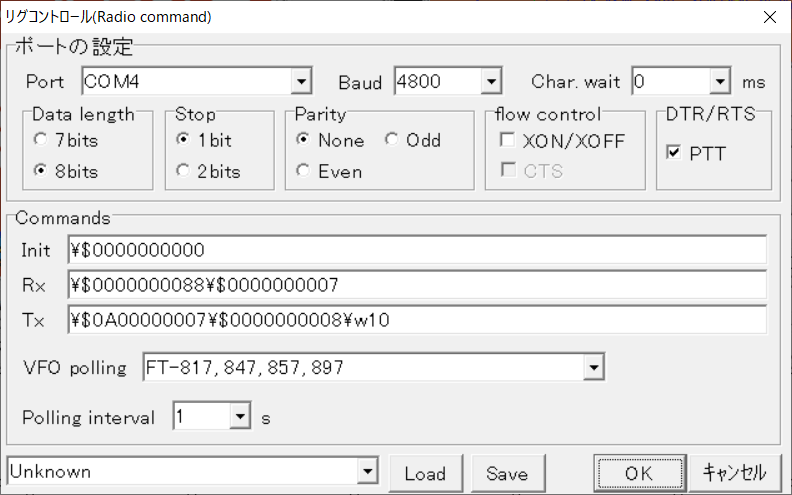

FT-857DMの.rcmファイルの中身はこのようになりました。

7MHz帯以下の場合（LSB）　「FT-857D_40m and Down.rcm」

[RADIO]
 CmdInit=\$0000000000
 CmdRx=\$0000000088\$0000000007
 CmdTx=\$0A00000007\$0000000008\w10
 Cmdxx=94
 PollType=2
 PollInterval=5

14MHz帯以上（USB）　「FT-857D_20m and UP.rcm」

[RADIO]
 CmdInit=\$0000000000
 CmdRx=\$0000000088\$0100000007
 CmdTx=\$0A00000007\$0000000008\w10
 Cmdxx=94
 PollType=2
 PollInterval=5

（「Cmdxx=94」の行は、IC-7300の設定が残ってしまったのかな？）

各構成部分を解読します。

Init：
00000000　00：周波数LOCK ON

RX：
00000000　88：　PTT OFF
00000000　07：　モードをLSBに変更
01000000　07：　モードをUSBに変更

TX：
0A000000　07：　モードをDIGに変更
00000000　08：　PTT ON

FT-857Dの「リグコントロール」のため、「Mmsstv.ini」ファイルの末尾 [RadioMenu] に以下の記述を追記します。

Cap5=7.180 LSB (FT-857) DIG USER-L
Cmd5=\$0071800001\w10\$0000000007\w10
Cap6=14.230 USB (FT-857) DIG USER-U
Cmd6=\$0142300001\w10\$0100000007\w10
Cap7=21.340 USB (FT-857) DIG USER-U
Cmd7=\$0213400001\w10\$0100000007\w10
Cap8=28.680 USB (FT-857) DIG USER-U
Cmd8=\$0286800001\w10\$0100000007\w10
Cap9=144.450 USB (FT-857) DIG USER-U
Cmd9=\$1444500001\w10\$0100000007\w10

CATコマンド解読：

00718000　01：　周波数を7.180MHzに変更
01423000　01：　周波数を14.230MHzに変更
02134000　01：　周波数を21.340MHzに変更
02868000　01：　周波数を28.680MHzに変更
00000000　07：　モードをLSBに変更
01000000　07：　モードをUSBに変更
