毎日JARLの現状ばかり考えていると鬱屈してくるので、日曜の午後は久しぶりに無線機の修理に当てることにする。対象は、かなり前にオークションで入手したKenwood TM-702。144/430MHzの切り替え式デュアルバンダーである。LED表示が出ないとのことで安めの落札価格だった。

とりあえず開腹し、前面の液晶パネルを外す。本体と液晶パネルは9pinのコネクタで直接つながっているが、このコネクタが導通しているのか怪しいとにらむ。

サービスマニュアルを見ると、LCDを照らす4個の豆球に加え、Fキー（ファンクションキー）を押すと光る2個の豆球が存在している。

本個体は、4個の豆球は光っていないが、Fキーを押すと2個の豆球は光る。ということは、2個の豆球につながっている6番と8番のピンは導通しているが、4個の豆球につながっている9番か5番（あるいはその両方）が導通していないのではないか、加えて+5vを供給している4番ピンも導通していないのではないかと推測。

当初、4,5,9番のどのピンが導通していないのか特定しようとテスター棒をいろいろ当ててみたりしたが、どうもらちがあかない。導通しているはずの2点間に4Ω程度の抵抗値が測定されたりする。まあいいや、特定は諦めて、半ば強引にジャンパー線で接続することにする（笑）。

上の写真は9番（LAMP）と4番（+5V）を接続したところ。この後5番（GND）も接続。電源を入れてみると・・・。

おお！LED点灯！めでたしめでたし(^^)。SWR計とダミーロードを接続して出力を図ると、2バンドとも10Wの出力を確保できている。きれいに掃除して修理完了。

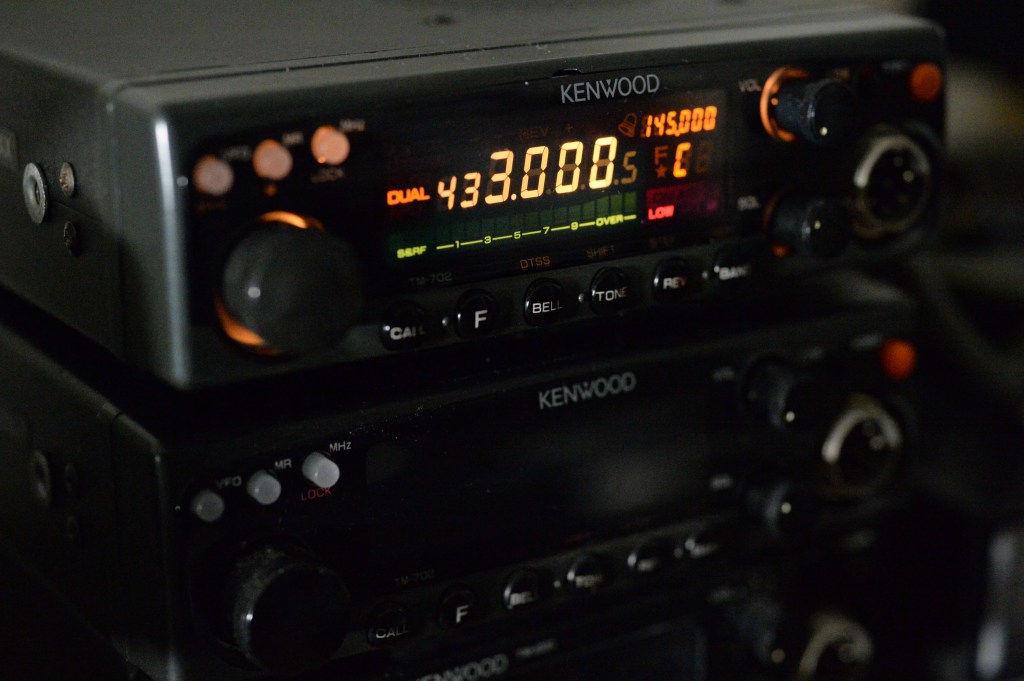

暗闇で記念撮影。TM-702は1990年、7K1BIBが開局した年に発売された憧れのリグであった（定価82,800円。学生には買えない。）。この時代のKenwood機は本当にかっこいい。特にTM-702は、サブバンドが右肩に小さく表示されるのが萌える。

実は、憧れが高じて、うちにはTM-702がもう1台ある（笑）。下に写っている電源が入っていない方は、無線通信を愛好する法律家協会（JQ1ZOR）に増設したリグである。

今日修理したリグは、7コールアマチュア無線クラブ（JS1YEY）に寄付することにしよう。7コール仲間も、かっこいい、懐かしいと思ってくれるに違いない。

（2020-03-16　記）
